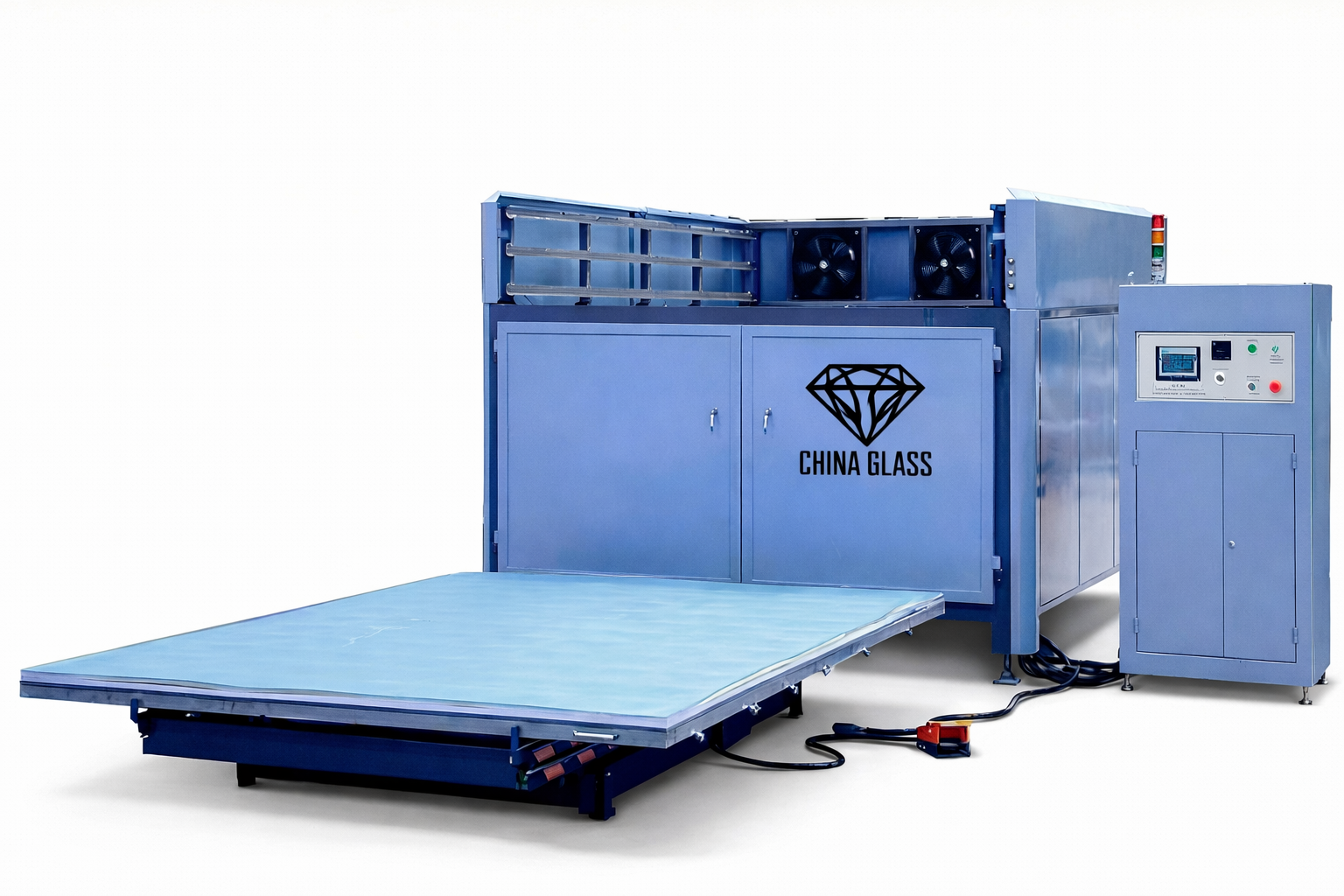

Forno de Laminação com 3 Bandejas

Alta tecnologia, controle térmico preciso e máxima produtividade

O Forno de Laminação com 3 Bandejas foi desenvolvido para atender indústrias que exigem estabilidade térmica, controle rigoroso de vácuo e padronização no processo de laminação de vidros.

Sua estrutura robusta, aliada a um sistema inteligente de controle térmico e monitoramento em tempo real, garante uniformidade no aquecimento, redução de perdas e excelente qualidade no produto final.

Ideal para produção de vidro laminado de médio e grande formato.

🔹 Principais Características Técnicas

Sistema de Controle Siemens

O equipamento é equipado com PLC Siemens Smart, com tela sensível ao toque (IHM), garantindo:

• Programação intuitiva

• Controle preciso de temperatura

• Monitoramento completo do processo

• Operação simplificada e segura

Cada camada pode ser monitorada de forma independente, permitindo maior controle operacional.

Programa de Aquecimento Modular com Compensação

O forno utiliza um sistema de aquecimento modular com compensação térmica frontal e traseira, reduzindo significativamente a diferença de temperatura dentro da câmara.

Isso proporciona:

• Aquecimento mais uniforme

• Melhor qualidade na laminação

• Redução de defeitos por variação térmica

Além disso, o sistema possui função inteligente de prevenção de sobreaquecimento.
Antes de atingir a temperatura programada, o forno reduz automaticamente a taxa de aquecimento, minimizando picos térmicos.

Sistema de Controle de Vácuo Independente

Sistema exclusivo de controle de vácuo, onde:

• Cada saco de vácuo é conectado a um vacuômetro independente

• Monitoramento em tempo real do status do vácuo

• Maior segurança e precisão no processo

Isso garante melhor controle da remoção de ar e maior qualidade final do vidro laminado.

Funções Inteligentes Avançadas

🔹 Abertura Automática da Porta

Após o tempo programado, o sistema detecta automaticamente a finalização do ciclo e abre a porta para iniciar o processo de resfriamento.

🔹 Função de Autoaprendizagem

Sistema inteligente que, ao atingir estabilidade térmica, registra e aprende o comportamento do processo, adaptando-se automaticamente para diferentes espessuras de vidro.

Ideal para operações com variados tipos de produção.

🔹 Monitoramento Remoto

Caso a rede do cliente permita, o forno pode ser conectado via cabo de rede para acompanhamento remoto do status operacional em tempo real.

🔹 Estrutura e Construção

Sistema de Elevação

Plataforma elevatória hidráulica tipo elevador, com três posições de trabalho independentes, permitindo operação simultânea e maior produtividade.

Isolamento Térmico

Camada de isolamento em silicato de alumínio com 50 mm de espessura, garantindo alta eficiência térmica e menor perda de calor.

Sistema Elétrico

Gabinete elétrico independente com sistema automático de resfriamento e ventilação de alta potência.

🔹 Especificações Técnicas

Capacidade

• Tamanho máximo do vidro: 2000 × 3000 mm

• Capacidade produtiva: até 54 m² por ciclo

• Tempo de ciclo: 90 – 140 minutos

• Temperatura de trabalho: 60°C a 150°C

Dimensões e Estrutura

• Dimensões da máquina (C × L × A): 2530 × 4000 × 2120 mm

• Área ocupada no piso: 3720 × 9000 mm

• Peso total: 3.500 kg

Dados Elétricos

• Potência instalada: 55 kW

• Alimentação elétrica: personalizada conforme padrão nacional

• Cabo recomendado: cobre 25 mm²
